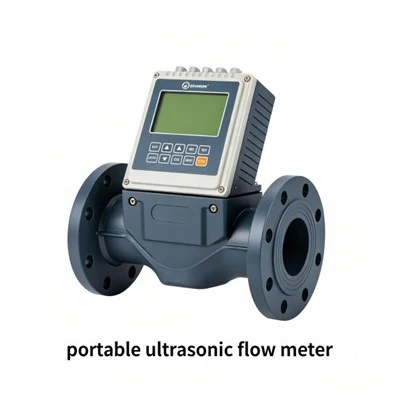

Ultrazvukový průtokoměr řady FH-505 je vysoce-přesný, bez{4}}dotykový průtokoměr vyvinutý nezávisle pro scénáře zásobování vodou, odvodňování a úpravy komunální vody. Tento integrovaný produkt, který pokrývá běžné typy ultrazvukových průtokoměrů, včetně-doby přepravy a Dopplerovské modely, vyvažuje standardizovaný stabilní výkon a flexibilní přizpůsobená řešení. Přijímá pokročilou technologii zpracování ultrazvukového signálu, eliminuje mechanické pohyblivé části a účinně zabraňuje opotřebení, zablokování a problémům s únikem, které jsou běžné u tradičních průtokoměrů. Řada FH-505, navržená pro dlouhodobý nepřetržitý provoz ve složitých vodních prostředích, se vyznačuje širokým rozsahem měření, vysokou přizpůsobivostí a nízkými náklady na údržbu a slouží jako ideální nástroj pro monitorování průtoku pro projekty komunálních vod a průmyslové vodní systémy.
Vlastnosti produktu
Přizpůsobení duálního principu měření
Řada FH-505 pokrývá dva základní typy ultrazvukových průtokoměrů: typ tranzitní-doby pro média s čistou vodou a typ Doppler pro odpadní vodu, zakalenou vodu s jemnými nečistotami. Dokáže přesně měřit rychlost proudění a kumulativní proudění různých vodních útvarů, řešící bolestivá místa měření jednofunkčních průtokoměrů se silnou kompatibilitou scénářů.
Bez-kontaktní a ztrátové-měření zdarma
S externí svorkou-a neintruzivním konstrukčním provedením se měřič nedotýká měřené kapaliny, během provozu nedochází k žádné tlakové ztrátě a nedochází k sekundárnímu znečištění kvality vody. Zcela zamezuje ucpání potrubí a poškození zařízení a plně splňuje hygienické a bezpečné požadavky na měření vodovodních a kanalizačních systémů.
Vysoce přesný a stabilní provoz
Tento produkt je vybaven vysoce{0}}citlivými ultrazvukovými převodníky a inteligentními algoritmy filtrování signálu a dosahuje přesnosti měření ±0,5 %1,0 %. Dokáže odolat rušení způsobenému vibracemi potrubí, kolísáním teploty vody a slabými elektromagnetickými signály a zajišťuje stabilní a konzistentní naměřená data pro 24-hodinový dlouhodobý provoz.
Nízká údržba a dlouhá životnost
Bez mechanických rotujících a opotřebitelných dílů je celková poruchovost extrémně nízká. Vodotěsný a prachotěsný plášť průmyslové-třídy se přizpůsobí venkovnímu a podzemnímu pracovnímu prostředí potrubí. Nevyžaduje žádnou pravidelnou kalibraci a běžnou údržbu, což značně snižuje pozdější náklady na provoz a údržbu pro uživatele.
Pracovní princip
Ultrazvukový průtokoměr FH-505 využívá dva hlavní principy ultrazvukového měření pro přizpůsobení různým podmínkám kvality vody. Princip tranzitní-doby funguje pro čistá vodní média: dva snímače instalované na potrubí vysílají a přijímají ultrazvukové impulsy proti proudu a po proudu. Vzhledem k tomu, že rychlost šíření zvukových vln se liší s a proti proudu tekutiny, měřidlo vypočítává rychlost tekutiny a objemový průtok detekcí časového rozdílu obousměrného šíření signálu. Dopplerův princip platí pro zakalenou vodu a odpadní vodu obsahující suspendované částice: ultrazvukové signály se odrážejí pohybujícími se nečistotami v kapalině a zařízení zachycuje frekvenční posun odražených signálů. Hodnota frekvenčního posunu je lineárně úměrná rychlosti proudění tekutiny, což umožňuje přesné měření průtoku nečistých vodních útvarů. Vestavěné inteligentní čipy automaticky identifikují podmínky kvality vody a přepínají režimy měření, aby byla zajištěna univerzální použitelnost.
Parametry produktu
|
Položka parametru |
Technická specifikace |
|
Model produktu |
FH-505 (doba přepravy / Dopplerův typ volitelné) |
|
Přesnost měření |
±0,5%1,0% (plný rozsah) |
|
Rozsah průměru potrubí |
DN15 ~ DN6000 |
|
Rozsah rychlosti proudění |
0.01m/s ~ 30m/s |
|
Střední teplota |
-20 stupňů ~ +80 stupňů |
|
Pracovní tlak |
Menší nebo rovno 1,6 MPa |
|
Stupeň ochrany |
IP67 |
|
Výstupní signál |
4-20mA, RS485, Modbus, Pulzní výstup |
|
Napájení |
DC12V/24V, AC220V |
|
Životnost |
Větší nebo rovno 8 let |
Aplikační pole
Ultrazvukový průtokoměr FH-505 se zaměřením na scénáře ve vodárenském průmyslu je široce používán v oblasti zásobování vodou a kanalizace. V sektoru zásobování vodou je použitelný pro monitorování průtoku vodovodním potrubím, statistiku průtoku na vstupu a výstupu vodárny a měření vody v obytných a komerčních budovách. V drenážní oblasti stabilně měří průtok městských domovních splašků, průmyslových odpadních vod a odvodňovacích potrubí dešťové vody. Podporuje také monitorování průtokových dat pro procesy úpravy vody, jako je čištění odpadních vod, regulace cirkulační vody a dispečink vodních zdrojů, poskytuje přesnou datovou podporu pro obecní vodní hospodářství, úspory energie a snižování emisí a monitorování provozu potrubí.
Způsob instalace
Řada FH-505 podporuje tři flexibilní způsoby instalace pro přizpůsobení různým podmínkám potrubí a prostředí na místě. První,svorka-na externí instalaci: Snímače jsou upevněny na vnější stěně potrubí bez řezání potrubí nebo odstávky potrubí, vyznačují se nulovým poškozením původního potrubí, pohodlnou a rychlou instalací, vhodné pro hotové potrubí a renovaci starých projektů. Druhý,vkládací instalace: vyvrtejte a upevněte senzory na stěně potrubí, se stabilním přenosem signálu, vhodné pro -potrubí velkého průměru a dlouhodobé- scénáře pevného monitorování. Třetí,inline instalace: integrovaná instalace měřicí trubice s nejvyšší přesností měření, použitelná pro scénáře vysoce{0}}přesného měření standardních potrubí malého a středního{1}}průměru. Všechny způsoby instalace neovlivňují běžnou přepravu tekutin a-ladění na místě je jednoduché s nízkými technickými limity.
Přizpůsobitelné možnosti
Jako profesionální výrobce senzorů poskytujeme-jednotlivé přizpůsobené služby pro ultrazvukové průtokoměry FH-505, které splňují personalizované potřeby uživatelů:
1. Přizpůsobený rozsah měření
Upravte rychlost proudění a rozsahy měření průměru potrubí podle-parametrů potrubí na místě a skutečných podmínek proudění tak, aby odpovídaly zvláštním požadavkům na monitorování pracovních podmínek.
2. Přizpůsobený výstup signálu a komunikační protokol
Podpora přizpůsobených modulů LoRa, NB{0}}IoT, 4G bezdrátového přenosu a různých průmyslových komunikačních protokolů pro přizpůsobení přístupu k inteligentnímu monitorovacímu systému uživatele.
3. Přizpůsobení shellu a prostředí
Poskytujte přizpůsobené verze přizpůsobené vysokým-teplotám,-korozi a výbuchu-a vylepšený stupeň ochrany IP68 pro speciální prostředí, jako je vysoká teplota, vlhkost a korozivní kvalita vody.
Proč si vybrat nás
První,diverzifikované typy produktů se silnou kompatibilitou. Pokrývá dva hlavní typy ultrazvukových průtokoměrů a přizpůsobuje se měření čisté vody a odpadních vod, čímž splňuje všechny- potřeby monitorování průtoku v průmyslu zásobování vodou a kanalizací.
Druhý,vynikající nákladový výkon. Bez pozdějších nákladů na údržbu, s dlouhou životností a stabilním výkonem snižuje uživatelům celkové provozní náklady.
Třetí,profesionální přizpůsobený servis. Podporujeme exkluzivní přizpůsobení pro speciální pracovní podmínky, abychom zajistili nulový nesoulad mezi vybavením a projekty.
Čtvrtý,spolehlivá kvalita a standardizovaná certifikace. Přísné výrobní a testovací procesy zajišťují stabilitu a shodu produktu.
Pátý,plná{0}}poprodejní{1}}podpora. Poskytujeme profesionální pokyny k instalaci, technické ladění a 24-hodinovou poprodejní technickou podporu, abychom v reálném čase vyřešili problémy s provozem uživatelů.
FAQ
Otázka: Na jaké typy potrubí a kvalitu vody lze použít řadu FH-505?
Odpověď: Je vhodný pro všechny běžné kovové i nekovové -potrubí, jako je uhlíková ocel, nerezová ocel, PVC a PE, s průměry potrubí od DN15 do DN6000. Typ doby přepravy-se vztahuje na čistou vodu, jako je voda z vodovodu a čištěná voda, zatímco typ Doppler se přizpůsobuje odpadní vodě, zakalené vodě a vodě obsahující malé množství suspendovaných částic.
Otázka: Je pro instalaci nutné řezání potrubí? Ovlivní to normální zásobování vodou a odtok?
Odpověď: Svorka-při instalaci nevyžaduje žádné řezání potrubí a žádné odstavení potrubí, s nulovým dopadem na normální přepravu kapalin. Vložení a inline instalace mohou být dokončeny během odstávky potrubí nebo výstavby projektu, aniž by to ovlivnilo následný provoz potrubí.
Otázka: Může produkt přistupovat k inteligentním monitorovacím systémům?
A: Ano. Standardní verze podporuje RS485, Modbus a výstup signálu 4-20mA. Můžeme přizpůsobit bezdrátové přenosové moduly, jako je 4G a LoRa, abychom realizovali vzdálený přenos dat a bezproblémový přístup k uživatelským platformám inteligentního hospodaření s vodou.
Otázka: Jak dlouhá je záruka na produkt a životnost?
Odpověď: Poskytujeme 2letou oficiální záruku a doživotní placenou údržbu. Výrobek nemá žádné opotřebitelné díly, s běžnou životností více než 8 let za standardních pracovních podmínek.
Otázka: Lze provést přizpůsobení speciálních parametrů pro speciální pracovní podmínky?
A: Rozhodně. Podporujeme plné-rozměrové přizpůsobení včetně rozsahu měření, stupně ochrany, teplotní odolnosti, komunikačního režimu a materiálu pláště, abychom splnili potřeby měření vysoké teploty, koroze, velkého průměru a dalších speciálních scénářů.
